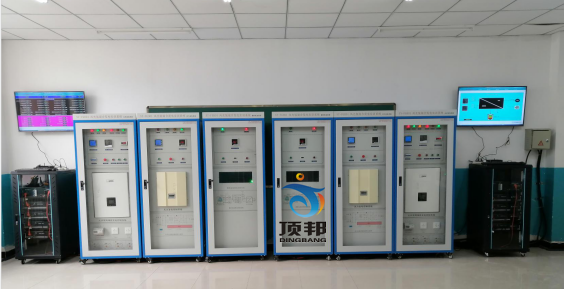

DB-FGH02 室內外風光互補發電實訓系統

一、項目概述
室內外風光互補發電實訓系統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、鉛酸電池儲能（磷酸鐵鋰電池儲能）、的多元化“風、光混合型新能源發電實訓系統”。
由風力發電機組、太陽能電池方陣、風力及光伏控制系統、儲能控制系統所組成的微網發電系統。
其工作原理是風力、光伏發電系統發電，并由電池儲能，由儲能逆變系統轉換成交流電后接入電網，可離網運行亦可并網運行，在網端能耗負荷內完成削峰填谷功能。
在天氣晴朗的白天，系統運行在微網模式并在補充儲能電池容量的同時將多余電量通過逆變系統送入電網，到夜間再將儲能電池電能通過儲能逆變器送入電網以彌補由于夜間網端負荷過大造成的電網電壓過低，在儲能電池不夠用時，系統將轉入正常模式，一邊自行彌補儲能電池的虧空，一邊通過系統向負載供電。


1.1系統拓?fù)鋱D

圖1   系統拓?fù)鋱D

1.2  功能特點
?整套系統的各個模塊預留了CANRS485RS232USBTCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。
?系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀；
?系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；
?系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態；
?實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染；
?系統增加市電與風光互補發電切換模塊，讓實驗更具操作性；
?增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；
?增設直流母線單元，方便系統各模塊之間連接及實驗；
?獨立的后備膠體蓄電池及充放電管理單元；
二、方案參數概述
2.1風力發電系統的組成
風力發電機是利用風力帶動風車葉片旋轉、轉換為機械功，機械功帶動發電機轉子旋轉，最終輸出交流電的電力設備。是風力發電系統中不可或缺的核心部件。
風力發電系統由一臺2KW垂直軸風力發電機組、尾翼、葉片、風機控制器塔架等組成。

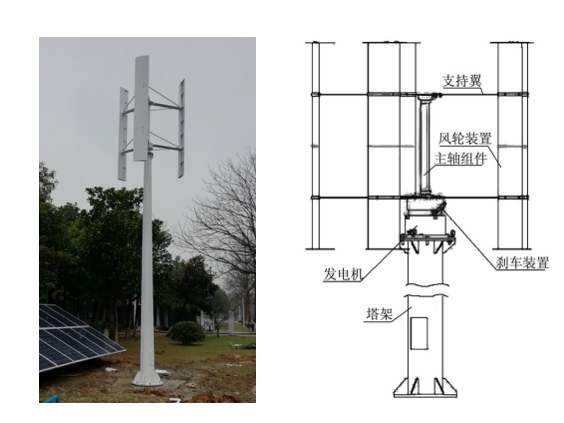

注：此圖為垂直軸發電機組，用戶可選擇水平軸機組
廣義地說，風能也是太陽能，所以也可以說風力發電機，是一種以太陽為熱源，以大氣為工作介質的熱能利用發電機。
風力發電機參數：

安裝場地選擇
選擇土質堅實的平地作為安裝場地，安裝風力發電機的組位置應該至少遠離房屋及人員活動場所50米，務必在選定安裝場地時考慮到風葉的光影影響及風力發電機組運行時產生的噪音影響（正常工作時噪音約為65dbA）。同時避免周圍有高大的樹木、建筑物等影響風速風向的障礙物。
禁止安裝在松軟的沙地、高低不平的場地、有下陷或塌方可能的場地、洼地及其他容易受氣候影響而發生地質變化的場地。同時需要考慮從風力發電機的電機部分到您的蓄電池組的距離，距離越短，所用傳輸電纜越短，因而傳輸過程中的耗能也越少，如果必須得有較長的距離,則盡量選用粗些的標準電纜。
風力發電控制器
專為風力發電機控制和蓄電池充電而設計， 能有效提升風力發電的效能。風能充電控制器，能有效防止風速過快時的失控，和發生強風時對風力發電機所產生的危險。
風力發電控制器是對風力發電機所發的電能進行調節和控制，一方面把調整后的能量送往直流負載或交流負載，另一方面把多余的能量按蓄電池的特性曲線對蓄電池組進行充電，當所發的電不能滿足負載需要時，控制器又把蓄電池的電能送往負載。蓄電池充滿電后，控制器要控制蓄電池不被過充。當蓄電池所儲存的電能放完時，控制器要控制蓄電池不被過放電，保護蓄電池。
控制器采用PWM無級卸載方式控制風機對蓄電池進行智能充電。在風力發電機所發出的電能超過蓄電池存儲量時，控制系統必須將多余的能量消耗掉。在正常卸載情況下，可確保蓄電池電壓始終穩定在浮充電壓點，而只是將多余的電能釋放到卸荷器上。從而保證了最佳的蓄電池充電特性，使得電能得到充分利用。
風力發電控制器參數：

2.2光伏發電系統
5KW太陽能電池組件采用標準鋼結構件固定在C型專制鋼件上，呈40度正面朝向正南方，整體支架系統放置在地面或者屋頂；經電纜輸送至室內實驗設備，可實現分布式屋頂發電相關實驗，所發電能與風力發電相結合，經DC-AC逆變成正弦波220V交流電，多余電能經儲能逆變器送入電網。

地面固定式方陣及支架
所有系統的設計、安裝與實際工程一樣，可在老師的指導下做為學生練習拆卸、組裝實習樣機來用。
太陽能光電池組
太陽能電池組是本實訓臺的核心組成部分亦是光伏發電系統不可或缺的核心部件，是將光能轉換為電能并通過光伏控制系統儲存在儲能電池當中做為直流總線電源供給DC-AC并網同步電源。
太陽能電池組為多晶硅或單晶硅，是由高效晶體硅太陽能電池片、超白布紋鋼化玻璃、EVA、透明TPT背板以及鋁合金邊框組成。
其規格如下：

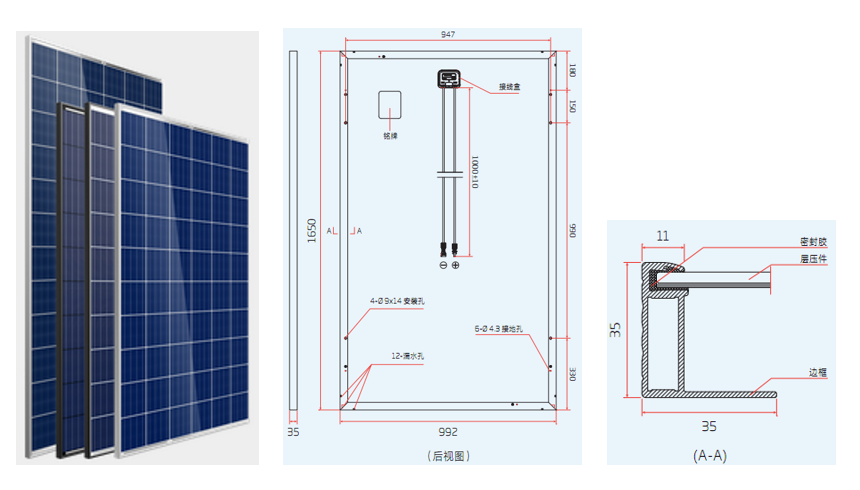

單晶硅太陽能電池規格

1、抗鹽霧和氨腐蝕等國際權威測試；
2、可承受風壓2400Pa,雪壓7200Pa；
3、優秀的弱光環境發電性能，陰天也能發電；
4、輸出功率年衰減率小于0.7%，第25年不低于組件初始功率的80.70%
1. 組件型號：BY260P-29b  多晶
2. 最大功率（W）：260
3. 開路電壓（V）：35.9
4. 短路電流（A）：7.27
5. 最大功率點的工作電壓（V）：28.1
6. 最大功率點的工作電流（Ａ）：6.7
7. 轉化效率：17.12%
8. 開路電壓溫度系數：-0.292%/K
9. 短路電流溫度系數：+0.045%/K
10. 功率溫度系統：-0.408%/K
11. 最大系統電壓（V）：1000
12. 組件尺寸（長×寬×高）：1640×992×40mm
13. 重量：19.1kg
14. 框架：陽極氧化鋁
15. 玻璃：白色鋼化安全玻璃3.2mm
16. 電池片封裝：EVA
17. 背板：復合薄膜
18. 太陽能電池片：6×10片多晶硅太陽能電池片（156mm×156mm）
19. 接線盒
1) 6個旁路二極管
2) 絕緣材料：PPO
3) 防水等級：IP65
? 連接器
1) 常規額定電流：30A
2) 耐電壓：DC1000V
3) 接觸電阻：<2mΩ
4) 絕緣電阻：＞500MΩ
5) 適用單芯電纜截面：2.5-6mm2
6) 電纜外徑范圍：Φ5mm～Φ 7mm
7) 環境溫度：-40℃～+ 105℃
8) 防護等級：IP67
9) 安全等級：Ⅱ
10) 殼體：PC料，黑色
11) 接觸件：紫銅CN，鍍錫SN
12) 接線方式：壓接  MC4
20. 電 纜
1) 長度：450mm,
2) 規格：1×4mm?
3) 顏色：紅、黑
? 溫度范圍系數：-40°C to+85°C
? 抗冰雹系數：最大直徑25mm,撞擊速度23m/s(51.2mph)
? 最大表面負荷：7200pa

5KW光伏儲能逆變器

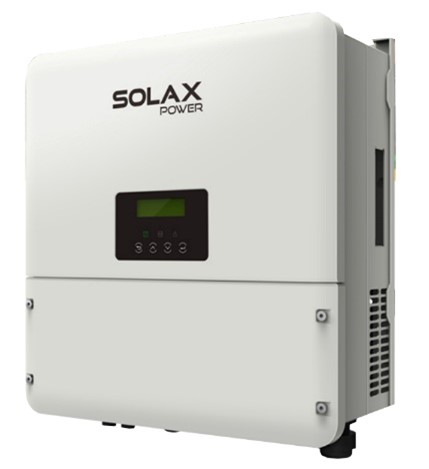

逆變器外觀圖

產品主電路

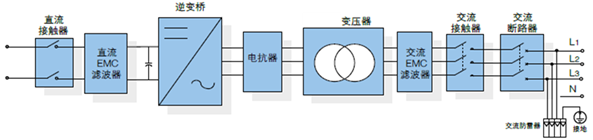

主電路框圖

產品主電路采用雙向PWM逆變電路及相應的控制電路、保護和監控電路。直流側由緩沖電阻、防反二極管和直流接觸器組成了直流側緩沖電路，當初始連接各種電池時對直流母線電容進行緩沖。主電路電源可有交直兩用供電，以使系統在電池或電網有電時都可以工作。
產品特點
1）技術領先，全面滿足電網或負荷的接入與控制要求
? 具有并網充放電、獨立逆變功能，適合各種應用場合
? 具有并網和離網并聯功能，良好的擴容性
? 可與多種蓄電池接口，具有多種充放電工作模式
? 可以實時接受系統調度指令和BMS指令，通訊方式有RS485、CAN、以太網
? 無功功率可調，功率因數范圍超前0.9至滯后0.9
? 直流電壓范圍，支持低壓48V蓄電池輸入
? 110%額定輸出功率可實現長時間運行
2）高效節能，更集成，更好的客戶體驗
? 正面維護，可靠墻安裝，安裝維護更方便，降低維護成本
? 防護等級為IP21，具有防滴水功能，具備防凝露功能
? 高效PWM調制算法，降低開關損耗
3）更多優點
? 雙電源冗余供電方案提升系統可靠性
? 完善的保護及故障告警系統，更加安全可靠
? 采用動態圖形液晶界面，提供友好的操作體驗
? -25℃~+55℃可連續滿功率運行
? 適應高海拔惡劣環境，可長期連續、可靠運行
? 支持離網主動運行功能
? 適合共直流母線系統和共交流母線系統

產品技術指標

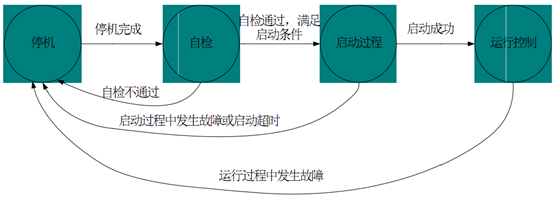

工作邏輯架構

a.——并網發電、離網備用功能

1. 電網供電時，儲能逆變器并網工作在恒壓模式，維持蓄電池SOC在一定水平，光伏逆變器并網發電
2. 微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器并網工作，光伏發電大于負載時，光伏優先供負載供電，剩余電力給電池充電；光伏發電小于負載時，儲能和光伏共同為負載供電。
3. 可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
4. 觸摸屏控制啟動、停止和參數設置

b. ——電網（或柴油機）、微網切換功能

1. 電網供電時，當電池組SOC超過設定值時，儲能逆變器和光伏逆變器不工作；當電池組SOC不足時，儲能逆變器獨立逆變建網，光伏逆變器并網工作，給電池組充電。
2. 微網供電時，儲能逆變器工作在獨立逆變模式建網，光伏逆變器并網工作，光伏發電大于負載時，光伏優先供負載供電，剩余電力給電池充電；光伏發電小于負載時，儲能和光伏共同為負載供電。
3. 可選擇電網優先或微網優先，根據選擇的模式進行供電邏輯切換
4. 觸摸屏控制啟動、停止和參數設置


儲能蓄電池
蓄電池的作用主要是儲存能量，在晚上或多云等氣候情況下，光伏陣列不能提供足夠的能量時，蓄電池供給負載，保證系統的正常運行。
采用磷酸鐵鋰電池， 安全性高適合長期充放電循環模塊化設計， 電壓、容量按需配置。
系統由1個主控模塊和多個電池模塊組成，通過 48V電池模塊串聯組成不同電壓等級系統，通過多個機柜并聯， 可以在同一個電壓平臺上擴展容量定制化電池管理系統 （BMS） ， 實時進行數據采集、 狀態監控及控制， 保證系統安全可靠運行。
    規格參數：


4）雙向DC-DC電源模塊
雙向DC-DC變換器(Bi-directional?DC/DC?Converter,?BDC)是能夠根據能量的需要調節能量雙向傳輸、是可雙象限運行的直流-直流變換器。該變換器能夠根據實際需要調節能量的流動方向，在功能上相當于兩個單向直流-直流變換器。
一．雙向DCDC變換器的工作模式

二．性能特點

全數字化，各種參數及信號全部數字化處理，由數字處理器智能靈活地管理。性能和可控性均遠優于普通的模擬式雙向DC-DC變換器。
模塊化設計，單模塊額定輸出功率5KW，可多臺雙向DC-DC變換器并聯運行。
雙向變換都采用零電壓變換軟開關控制，使得轉換效率達到95%以上。
能工作于恒流、恒壓、MPPT和壓控電流源等多種工作模式，并可在線快速頻繁地切換工作模式。
運用多相交錯技術，有效地抑制了紋波，減弱了大電流了對器件的沖擊。
空載功耗低于20W，處于監控待機狀態功耗低于12W。
雙向變換的電流大小和方向，既可用數字方式設定，也可用模擬量方式控制。
高低電壓側的工作電壓可單獨設定。
高低電壓側的過壓保護電壓可單獨設定，保護兩側的設備不至于過壓損壞。
高低電壓側的最低限壓也可單獨設定，保護兩側的電壓不至于過放電。
高低電壓任何一側加電，均可使模塊啟動。
開機軟啟動，防止產生過強的電壓電流沖擊兩端的電源。
模塊帶有LED顯示面板，可實時顯示兩側電流，電壓，設定兩側工作電流，最高限壓。
帶RS485串口通信功能，遵循MODBUS-RTU協議，方便計算機或監控終端遠程監測和設置的參數和工作狀態。
RS485串口利用光耦隔離，可以有效防止雷擊對遠程監控計算機或者監控終端的影響。
掉電狀態恢復功能：即使完全關斷雙向DC-DC變換器的供電，下次開機時也能恢復掉電前的設置和狀態。
輸入極性防反接功能，電源極性接反不會有電流流過。
各種異常情況保護功能：帶有過壓，過流，過熱，短路保護功能，故障撤銷后自動恢復工作。
小體積：外殼尺寸360mm X160mm X 94mm，模塊尺寸295mm X142mm X 85mm。
帶外殼整機重量3.8Kg，模塊重量為2.5Kg 。
三．電特性參數

2.6 顯示單元
系統配置有方陣電壓、電流；逆變電壓、電流、功率；實驗室溫度和濕度、實驗記時時鐘、逆向電量計量表等。方便在沒有與PC機聯機狀況下查看系統工作狀態和各項參數。
可以通過教師機進行信息共享至大屏幕，實現教室內局域網計算機數據交換與共享。

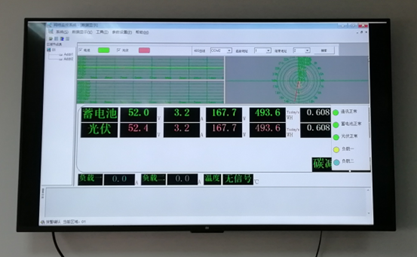

室內大屏幕

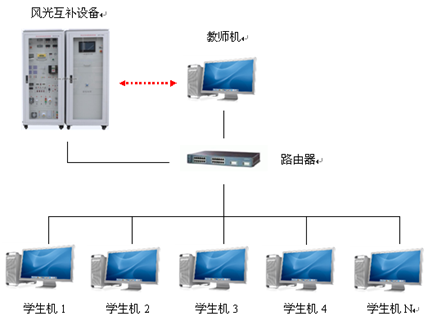

2.7 主控系統
主控系統是整個微網的監測、控制核心單元。通過內置的數據采集、通訊傳輸?shù)饶K，實現對微網系統的可視化監測及控制。

2.7.1 實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
2.7.2 主要功能特點
1、教師機：廣播教學、語音教學、語音對講、學生演示、監控轉播、文件分發、電子教鞭、班級模型、系統設置、遠程命令、遠程設置、遠程消息、分組教學、語音討論、文件收集、查看學生屬性。
2、學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
3、實驗室功能特點
(1)、本實驗室風光互補上位機軟件在一臺計算機或教師機上進行操作。
(2)、教師廣播教學：將教師機的電腦屏幕畫面和語音等多媒體信息實時廣播給全體、群體或單個學生。并同時提供電子教鞭等功能。語音教學時：通過話筒和耳機進行語音傳播，實現教師與學生之間的自由的語音交談和討論。允許學生發言，并可方便地切換發言學生；可隨時方便地使一組學生加入或退出教學行列。
(3)、文件分發功能強大且界面相當易用，可以定義宏目錄，如教師把采集數據可以同時分發給教室里的所有學生。您可以將一個或多個文件一次性的傳輸?shù)街付ǖ膶W(xué)生機上。這樣就可以做到網上分發試卷或演示文件等。您真的可以體會網絡教學的輕松與寫意。
(4)、文件提交功能可以收集學生所做的作業、程序文件等提交給老師，方便老師操作。
(5)、電子點名功能方便老師統計學生上課考勤情況。
2.7.3 新能源系統教學軟件
      1 軟件簡介
1、通過該軟件可以學習太陽能光伏硅材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部系列光伏知識內容。
2、配備文字與動畫展示并介紹從原材料至成品包括中間環節加工工藝等與使用方法。
3、多媒體系統自帶語音講解，圖、文、聲并茂展示講解、與系統所述文字同步播放，提高學生對新能源專業知識快速掌握和快速學習。
*  2 展示與講解內容目錄（圖、文、聲并茂）：
2.1 太陽能光伏發電產品介紹
2.1.1 太陽能發電系統：
2.1.2 家用太陽能發電機直流系統多媒體電視機
2.1.3 太陽能便攜電源：
2.1.4 太陽能殺蟲燈
2.1.5 太陽能警示燈
2.1.6 太陽能野營燈
2.2 太陽能光伏發電基本原理
2.3 太陽能光伏發電系統組成部分介紹
2.4 太陽能光伏發電系統設計方法
2.5 太陽能光伏電站施工建設方法
2.5.1、項目前期考察
2.5.2、項目建設前期資料及批復文件
第一階段：可研階段
第二階段：獲得省級/市級相關部門的批復文件
第三階段：獲得開工許可
2.5.3、項目施工圖設計
2.5.4、項目實施建設
2.5.5、帶電前的必備條件
2.6太陽能光伏并網電站介紹
2.6.1、光伏并網電站簡要描述
2.6.2、光伏并網電站設備組成
2.6.2、光伏并網電站設備功能
2.7 家用型太陽能電站建設方案
2.7.1、項目概述
2.7.2、方案設計 （附詳細方案設計）
（一）用戶負載信息
（二）系統方案設計
（三）效益計算：
2.7.4配套光伏發電工程技術課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
(1.1.1)--PN的形成
(1.2.1)--太陽能電池工作原理
(1.3.1)--太陽能電池結構及主要技術參數
(1.3.1)--太陽能電池結構及主要技術參數
(1.5.1)--太陽能光伏組件制造過程
(1.6.1)--光伏陣列及熱斑效應
(1.7.1)--光伏發電系統的分類
(1.8.1)--離網光伏發電系統的組成及分析
(1.9.1)--第九講并網光伏發電系統的組成及分析
(1.10.1)--1.5MW光伏發電系統簡介
(1.11.1)--太陽能資源認識
(2.1.1)--光伏發電系統設計概述
(2.2.1)--光伏發電系統設計應考慮的因素
(2.3.1)--離網光伏發電系統光伏組件容量的計算
(2.4.1)--鉛酸蓄電池結構
(2.5.1)--蓄電池主要技術參數
(2.6.1)--鉛酸蓄電池工作原理與充電控制
(2.7.1)--鉛酸蓄電池充放電控制電路分析
(2.8.1)--離網光伏發電系統蓄電池配置容量基本公式計算
(2.9.1)--離網光伏發電系統蓄電池配置容量其他公式計算
(2.10.1)--光伏控制器光伏控制器功能及光伏控制器的基本工作原理
(2.11.1)--光伏陣列最大功率點（M）控制技術
(2.12.1)--光伏控制器主要技術參數
(2.13.1)--光伏控制器的選型
(2.14.1)--光伏逆變器功能和分類
(2.15.1)--光伏逆變器基本電路結構及工作原理
(2.16.1)--光伏逆變器主要技術參數
(2.17.1)--光伏逆變器選型
(2.18.1)--雷電的概念、形式及危害
(2.19.1)--雷電的防護設備
(2.20.1)--光伏發電系統防雷設計
(2.21.1)--光伏陣列支架的設計
(3.1.1)--離網光伏發電系統設計內容、原則及步驟
(3.2.1)--3.6kW離網光伏發電系統設計
(4.1.1)--系統總體設計
(4.2.1)--光伏組件選型
(4.3.1)--組串式逆變器
(4.4.1)--集中式逆變器
(4.5.1)--集中式逆變器VS組串式逆變器
(4.6.1)--微型逆變器
(4.7.1)--逆變器選型
(4.8.1)--家用3KW光伏發電系統設計安裝與運維
(5.1.1)--光伏發電系統設計的原則、步驟與內容
(5.2.1)--光伏發電系統的設計相關因素和技術條件
(5.3.1)--光伏發電系統組件功率和方針構成設計實例
(5.4.1)--光伏發電系統蓄電池容量和蓄電池組合設計實例
(5.5.1)--光伏發電系統綜合設計實例
(5.6.1)--并網系統的容量設計與發電量計算
(5.7.1)--并網系統的電網接入設計
(5.8.1)--并網光伏發電系統配置設計實例
(6.1.1)--逆變器的安裝
(6.2.1)--其他的電氣設備的安裝
(6.3.1)--防雷與接地系統的安裝施工
(6.4.1)--線纜的敷設與連接
(7.1.1)--光伏電站現場安全文明施工管理
(7.2.1)--職業健康管理
(7.3.1)--光伏電站應急處理措施
3、風光互補配置表

注: 地基部分需要自己處理
